Hallo,

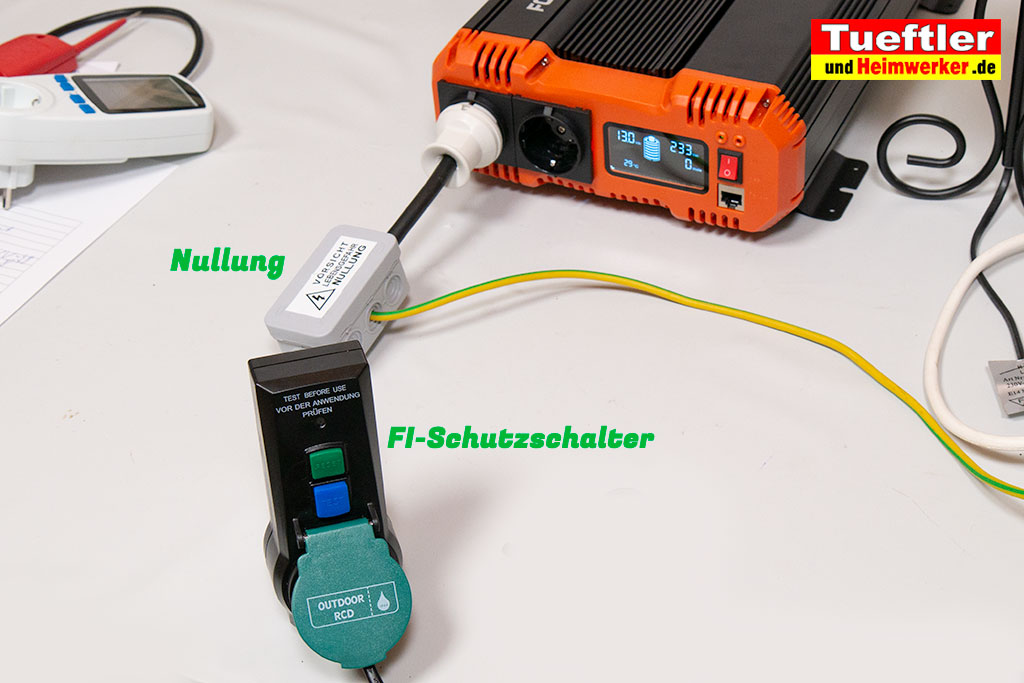

würde gerne wissen wollen, wie die Zuführung zu dieser Zauberschaltung aussieht und wie es im Inneren der Box aussieht.
Auf dem Schaubild ist das zwar zu erkennen, habe hierzu trotzdem folgende Verständisfragen:
Ich gehe davon aus, dass das schwarze Kabel mit dem Schukostecker, welches in einer der Steckdosen des Wechselrichters steckt, drei Adern besitzt (schwarz, blau und grün/gelb). Ist dies so richtig, da dein Schaubild nur eine schwarze und blaue Ader zeigt, die in die Box gehen?
In der Box gehe ich davon aus, dass die blaue Ader über eine „Wippe“ mit einer weiteren Wagoklemme (gelb/grün) verbunden wird, richtig? Von dieser Wagoklemme geht dann einmal gelb/grün zur Erdung und einmal gelb/grün zur Steckdose.
Darf ich die gelb/grüne Ader, die vom Kabel mit den drei Adern (schwarz, blau und grün/gelb) in die Box geführt wird, auch auf diese „gelb/grüne“ Wagoklemme anschliessen oder nicht?
Vielen Dank für deine Rückmeldung.
Liebe Grüße
Frank Siefert
Was genau in der Verteilerdose gebrückt wird siehst du ja in dem Schaltbild auf der Seite zum FCHAO Wechselrichter Test, das ist der Bereich der gestrichelt eingerahmt ist! Es Kommen nur zwei Drähte von der Steckdose des Wechselrichters an, die Farbe ist egal, eigentlich wäre zwei mal Schwarz korrekt weil beide Strom führen!
In der Dose wird einer dieser Drähte mit einem Kabel nach außen zur Potentialausgleichschiene (Erder im Haus) verbunden. Durch diese Verbindung wird er zum Nullleiter N und gleichzeitig PE. N und der andere schwarze Draht müssen dann aber zu einem FI-Schutzschalter gehen, denn sobald diese Verbindung besteht kann man an dem anderen schwarzen Draht einen lebensgefährlichen Schlag bekommen. Vor der Brücke bekommt man nur einen lebensgefährlichen Schlag wenn man beide Drähte anfasst, das ändert sich aber durch diese Brücke und Erdverbindung. Daher ist dann FI dann lebenswichtig! Aber Arbeiten an 230V und auch eine solche Nullung sollte nur ein fachkundiger Elektriker durchführen der weiß was er macht, Fehler können hier lebensgefährlich sein. Ich habe das nur zum Verständnis gezeigt!
